一、HAKKO FR870-01电路板预热平台的特点:
两组共六个红外线卤素灯提高了加热速度.全部卤素灯一起加热和快速升温,减少了等待时间,提高了作业效率.接通电源后可在短时间内使整个电路板达到预热效果.大大提高返修和后期加工效率,特别在处理多层电路板时需要较大的热量传输.而且FR-870不会释放污染物,所以在提高工作效率之余,也能够保持洁净的工作环境.

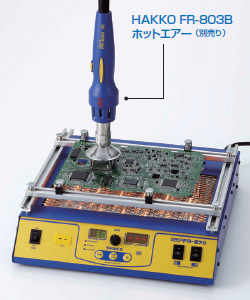

二、HAKKO FR870-01电路板预热平台的图片和参数:
电路板的预热:
较大的电路板预热可采用全面预热 小电路板的预热可采用半面作业,左右独立开关

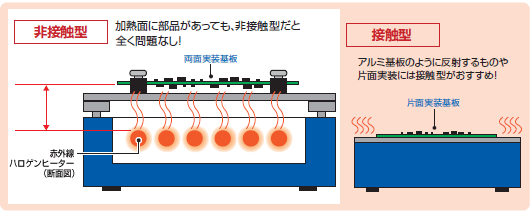

双面电路板的预热采用非接触式
操作模式
1.动力模式
可以调节发热灯输出功率,从0到100%.
2、T/C模式

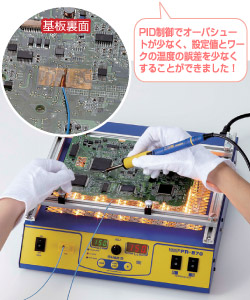

当放置于电路板的传感器位置到达设定温后,发热灯便会进入恒温状态,保持电路板温度稳定.
自动动力模式、自动TC模式
自动模式可设定三个阶段(阶段1-3)的加热资料,提供理想的操作管理,保持各生产岗位的质量稳定性.自动模式可设定各10组的加热资料档.
动力模式
TC模式
1.强大加热功能提供快速升温及改善工作效率、左右两个加热区域可独立开关.
2.集合多种功能迎合各种不同需要、日常保养简单方便.
弹簧装置使安装电路板十分容易.当电路板位置被固定后,其它相同大少之电路板也能够轻易安装,大大提高连续性之工作效益.
一般加热板不能处理的双面电路板,可以使用FR-870的非接触式操作来处理.
拆除反射板只需要松开机器底部的四颗螺丝便可.容易清理助焊剂或小零件不小心跌进反射板上.
规格
|
消耗功率 |
220V-470W |
|
操作模式 |
动力模式,T/C模式
自动动力模式
自动T/C模式 |
|
设定范围 |
动力模式:0-100%
T/C模式:50-200°C
设定时间:0-999秒 |
|
发热元件 |
卤素灯 |
|
有效加热范围 |
190(W)*80(D)mm |
|
发热元件安装范围 |
248(W)*140(D)mm |
|
工作区域 |
2个独立工作区 |
|
温度传感器 |
K类电热偶 |
|
机身尺寸 |
290(W)*100(H)*308(D)mm |
|
重量 |
3.4kg |
|
发热灯寿命 |
2000小时* |
|
发热灯控制 |
动力模式:百份比输出系统
T/C模式:PID系统 |
|
外部输入 |
可提供外部启动输入装置 |
*数据只供参考,并非保证.
可更换配件
|
型号 |
产品说明 |
|
A1574 |
发热灯(100-120V) |
|
A1575 |
发热灯(220-240V) |
|
B3516 |
电热偶(K类) |
包装清单
|
HAKKO FR-870预热台,电热偶(K类),电源线,发热灯(备用),操作说明书 |
|
